IGZO-LCD(LQ070M1SX01)モジュールと変換ボード

MFT2015で見つけたiAX社さんが売っていた、シャープの液晶を手に入れました。

2015-08-01 20.55.14サイズ的には、7インチでWUXGAで、縦長の1200×1920の液晶です。

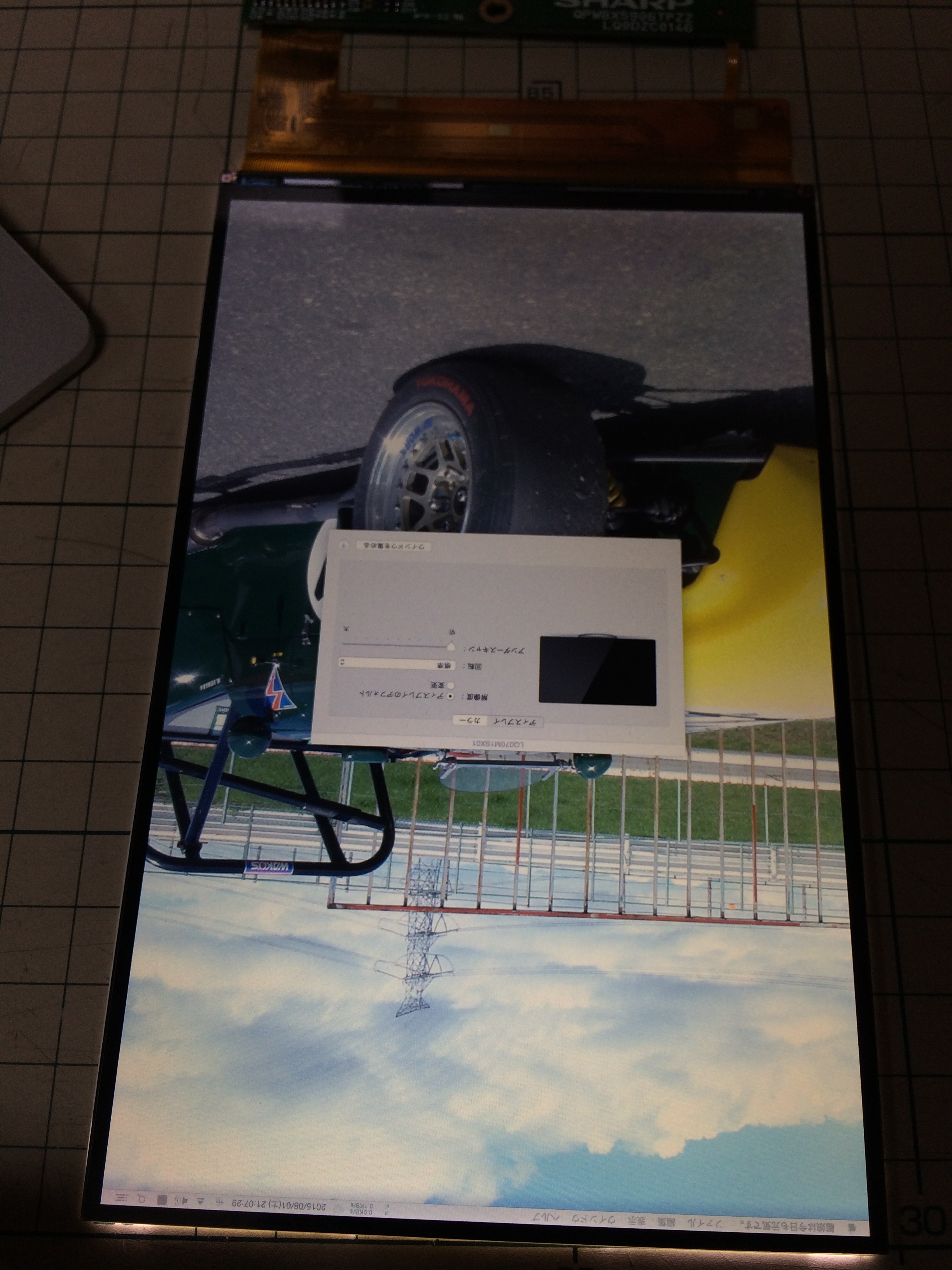

2015-08-01 21.07.29MACにそのまま繋げるとこんな感じです。

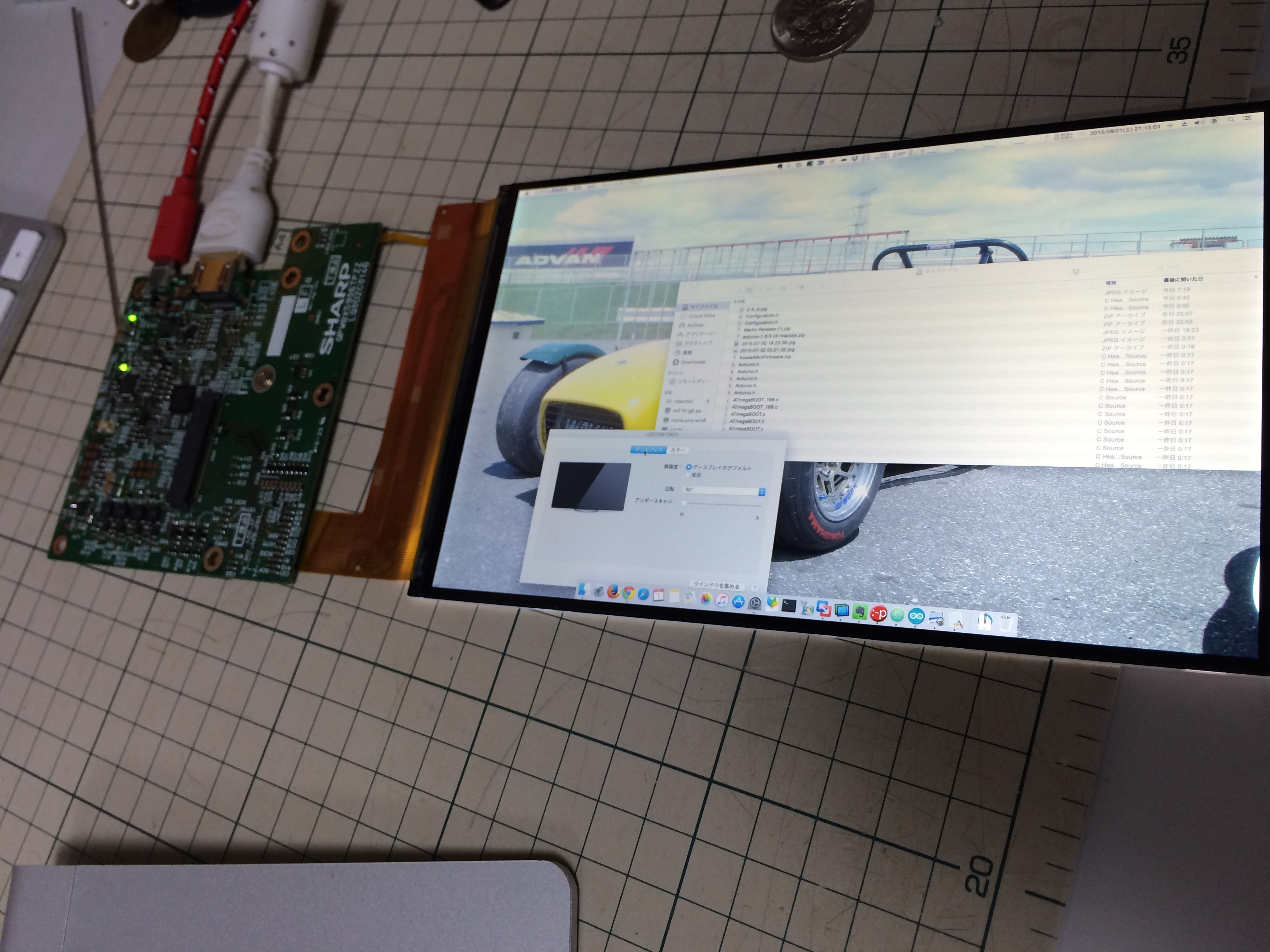

画像を反転させるとこんな感じ。2015-08-01 21.13.04



コントローラーと液晶モジュールの接続は付属の紙を観ながらやりました。

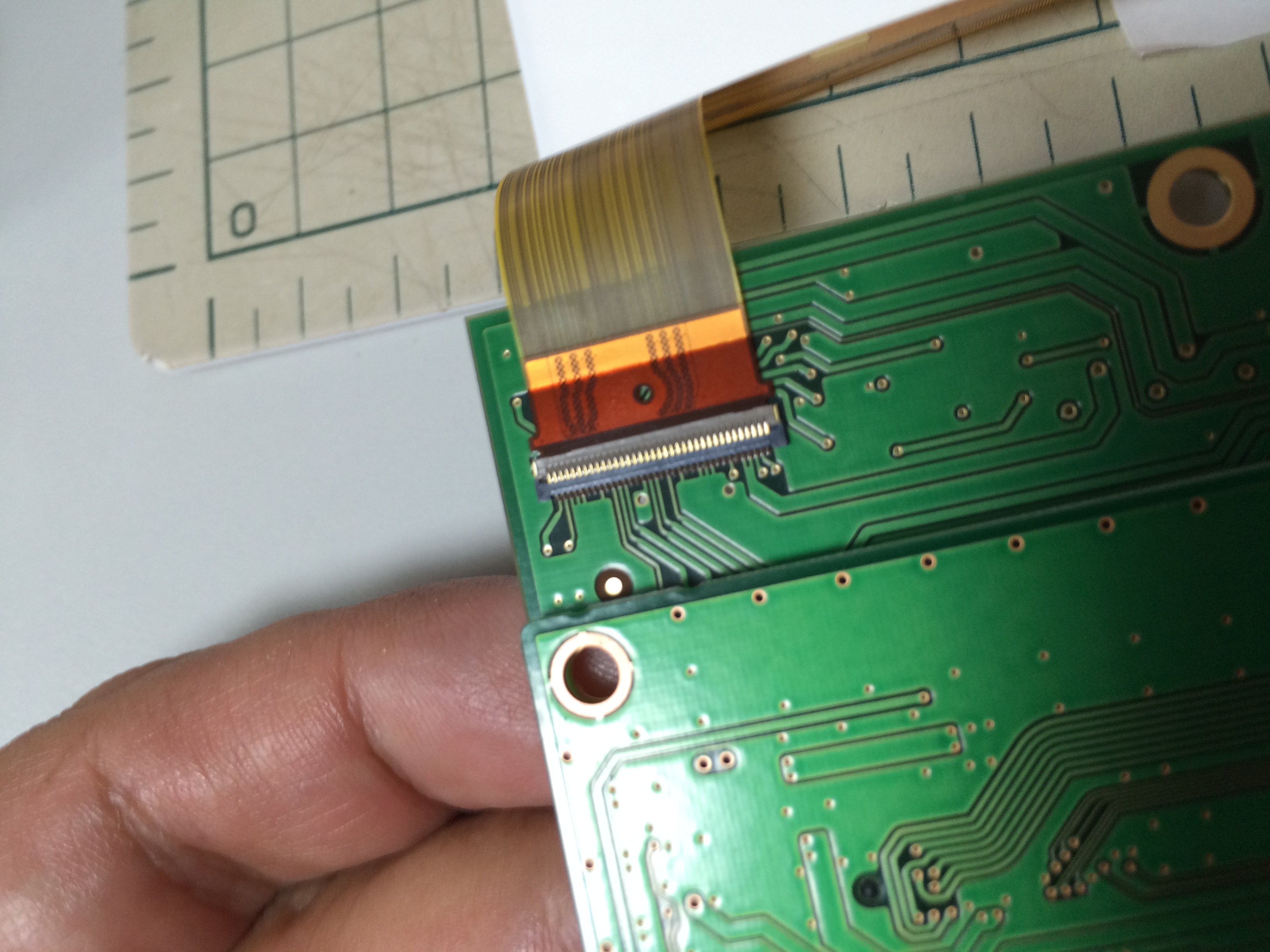

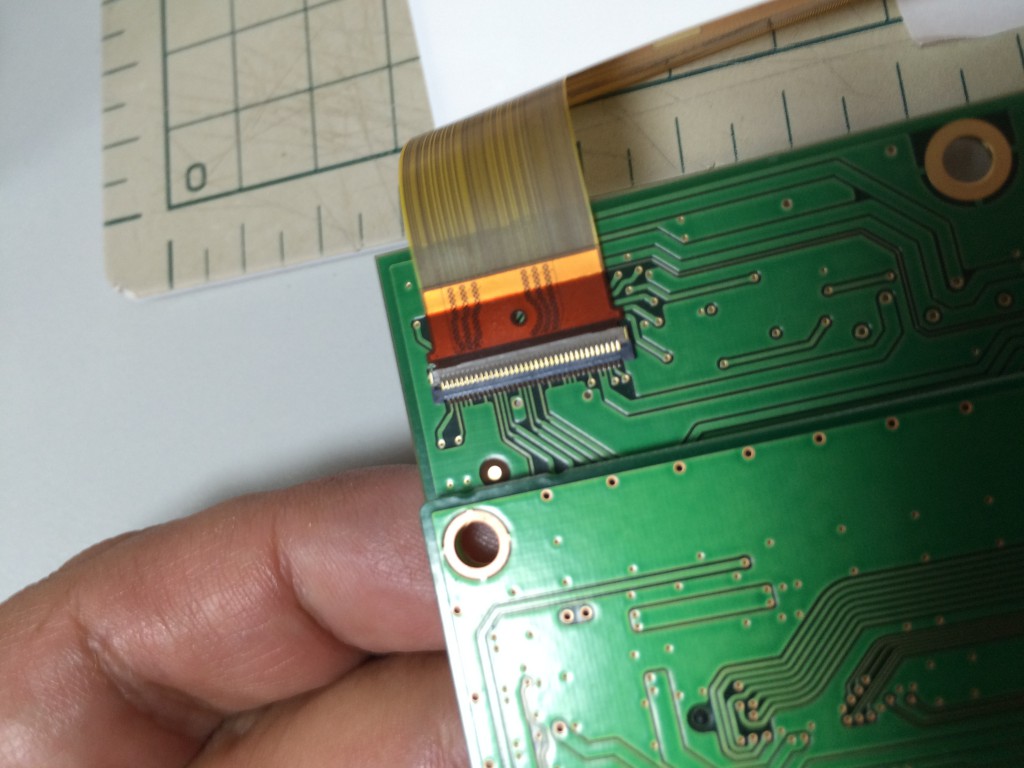

すこし苦戦したのが、この横広の方はフリップロックはFPC側から持ち上げるのですが、2015-08-01 21.03.30

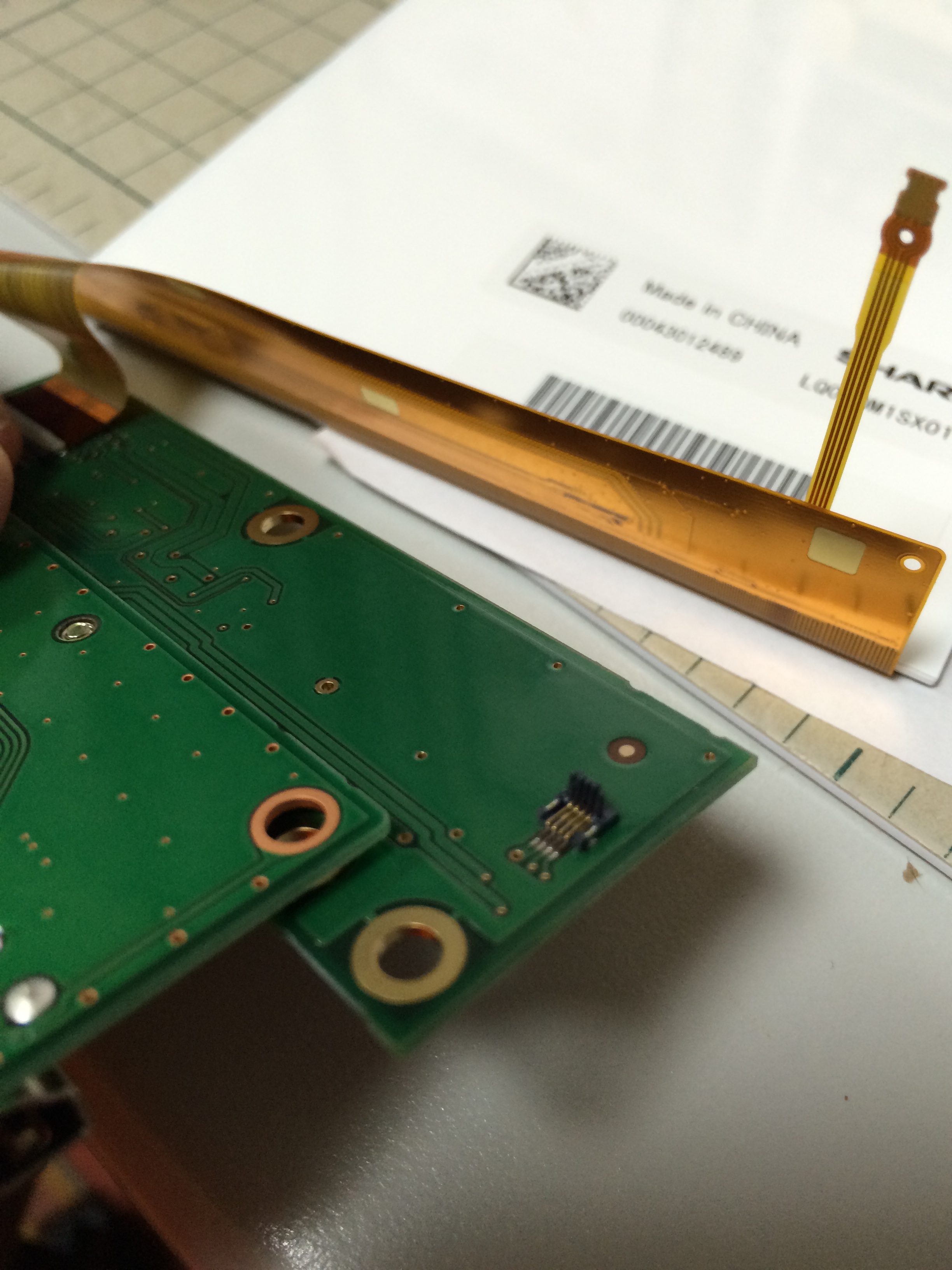

この狭い方は反対を持ち上げます。2015-08-01 21.02.13

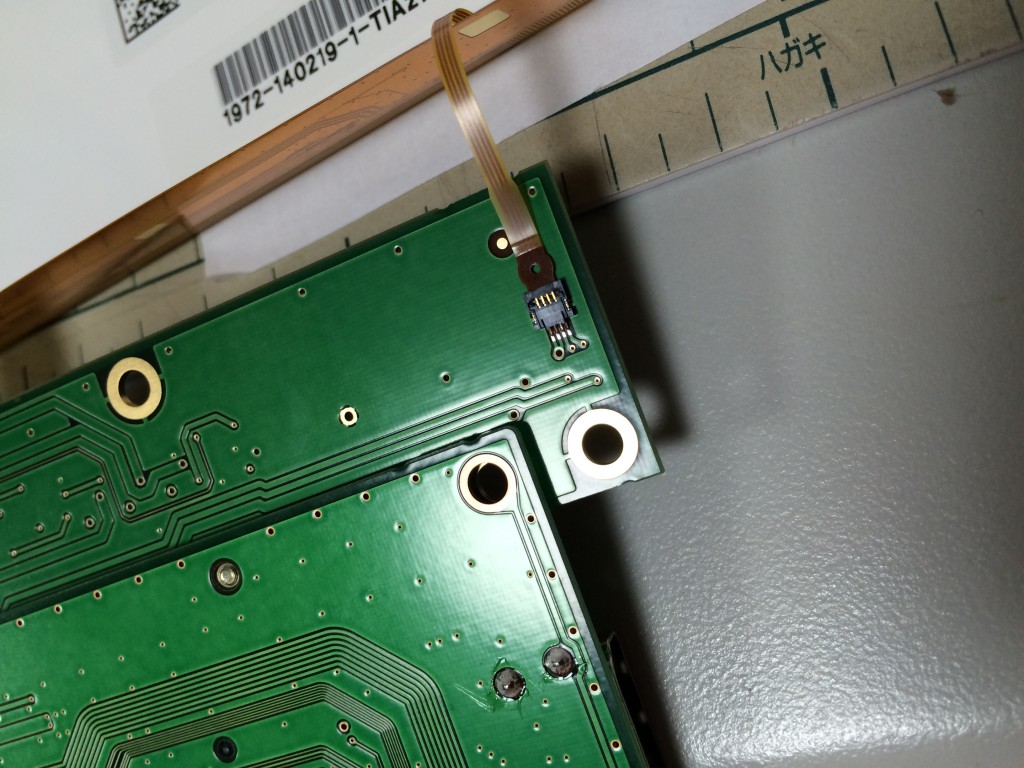

あとは刺して戻すだけ。2015-08-01 21.03.16

使用感は少しバックライトが強いので変換基板上にあるi2cとかで制御できると嬉しいなとおもったです。

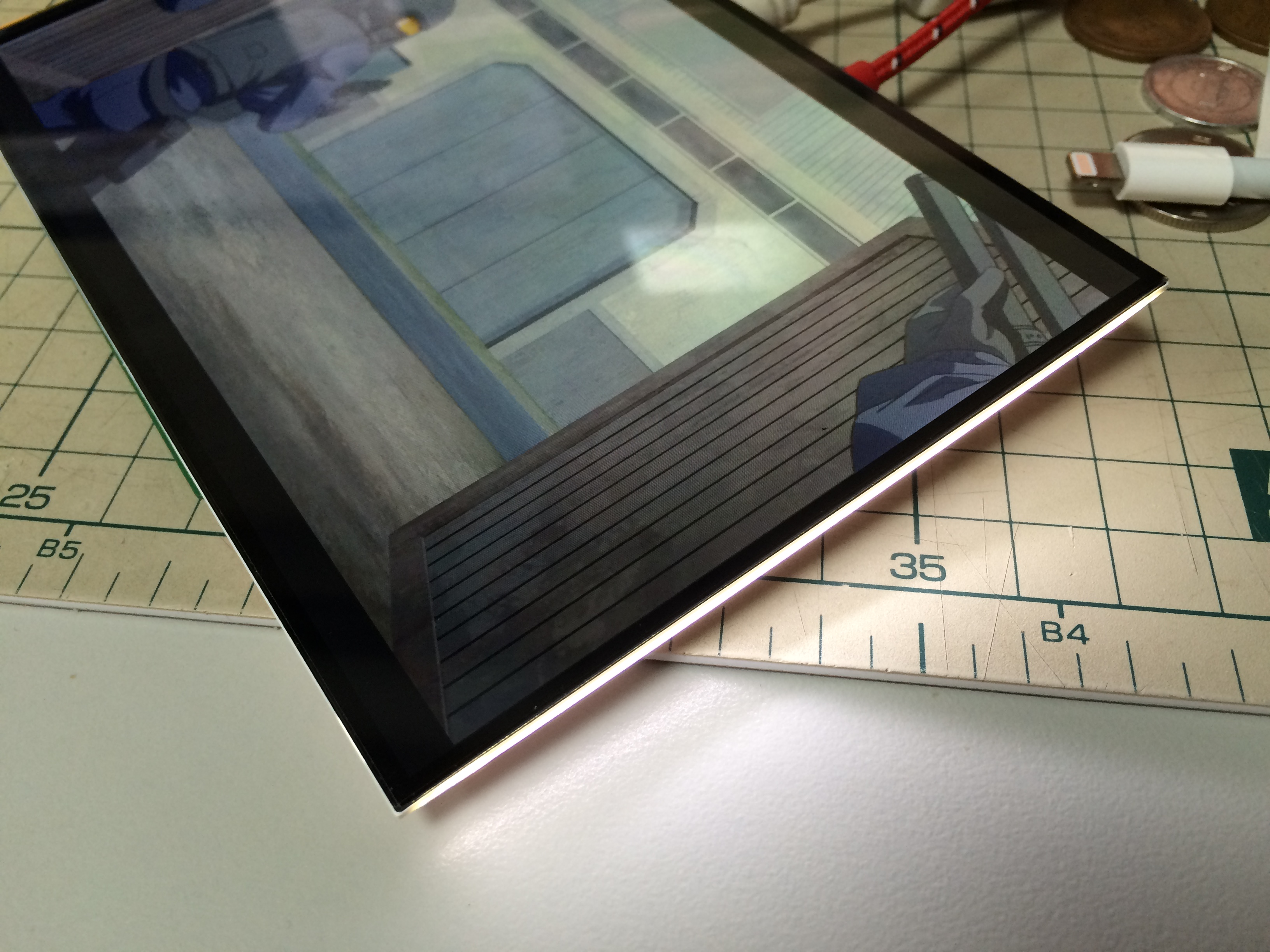

2015-08-01 21.23.38

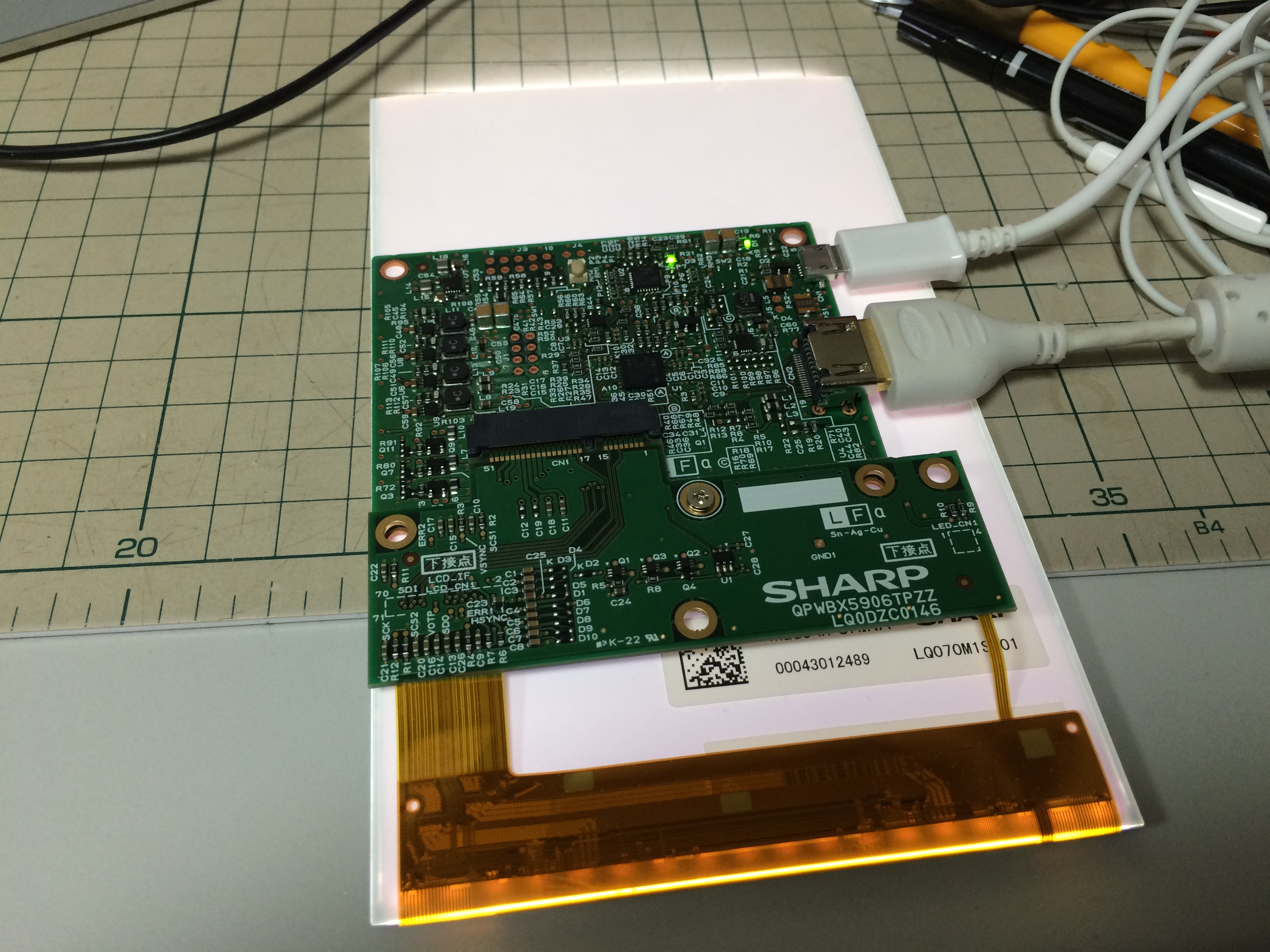

2015-08-03 19.57.54





あと、採寸時の写真(適当です)

2015-08-03 19.54.22パネル自体

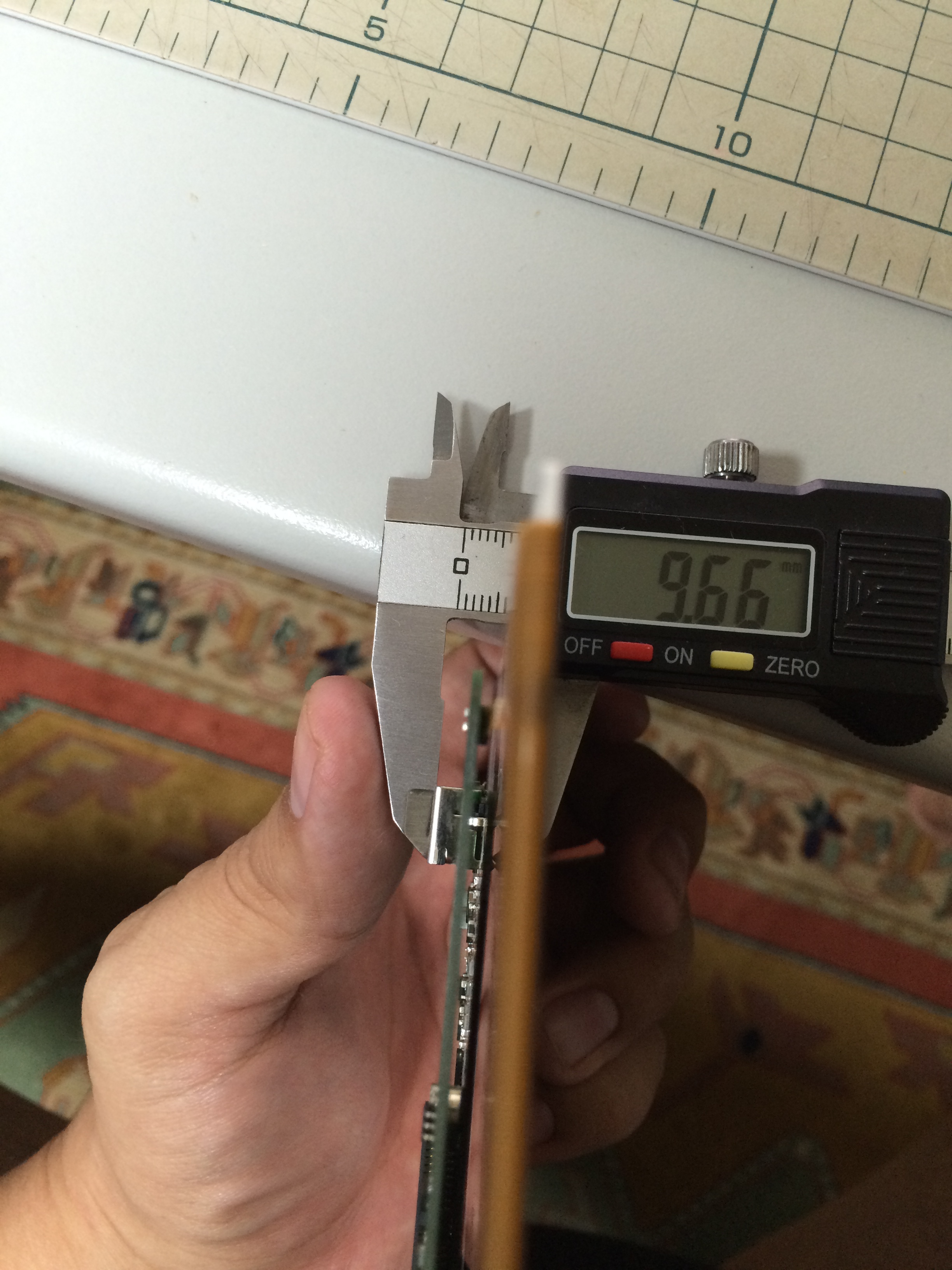

2015-08-03 19.56.05HDMI端子含めての厚さ。(押さえ過ぎて基板浮いてる)

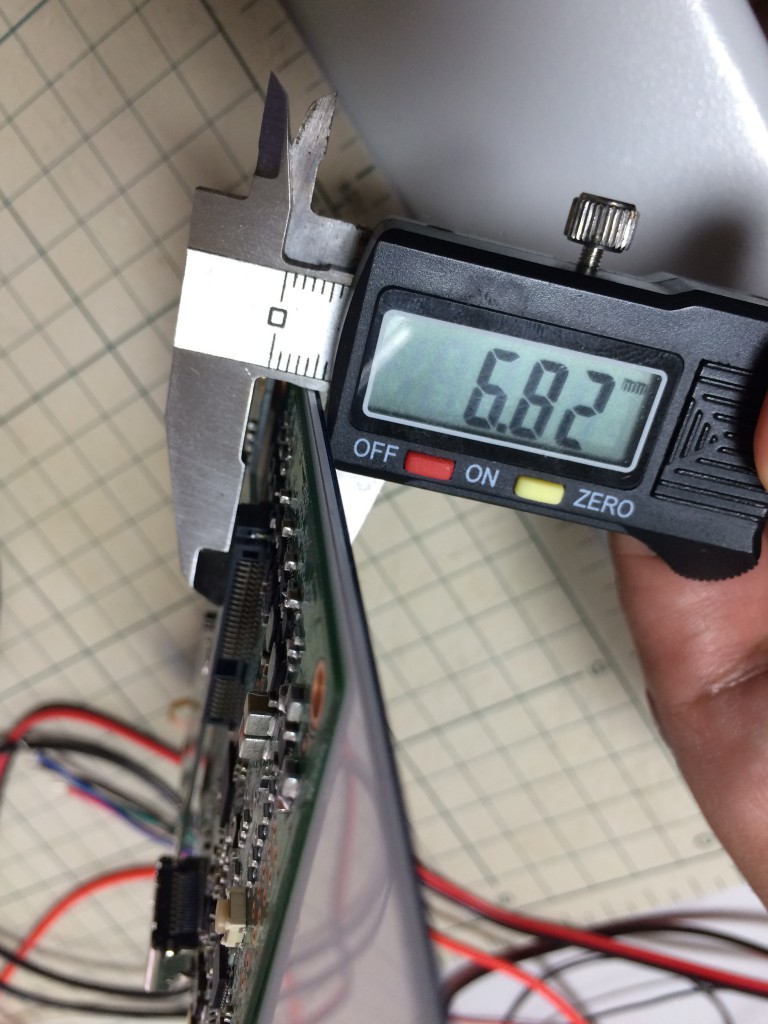

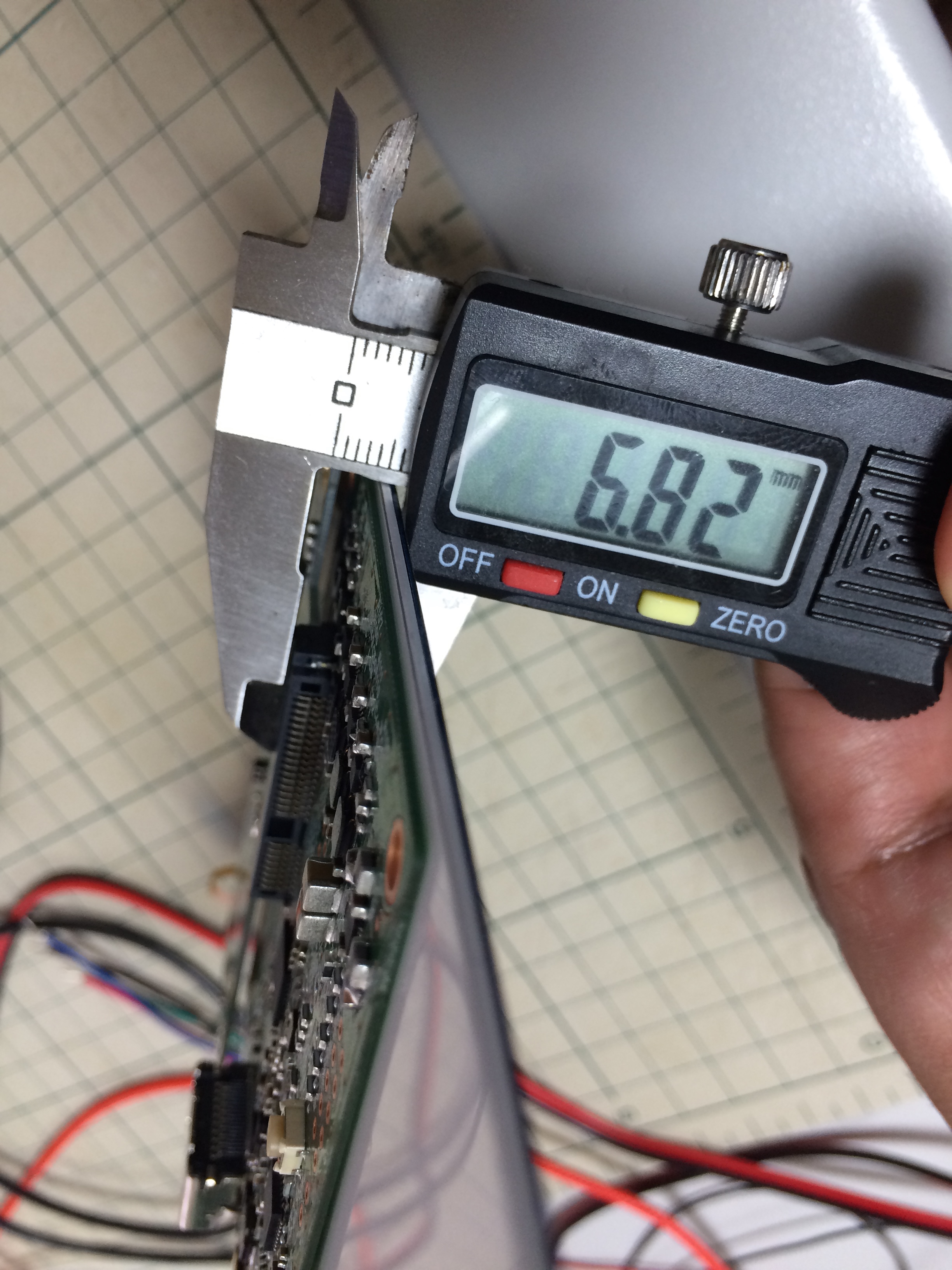

2015-08-03 19.54.52亀の子基板コネクタの高さ

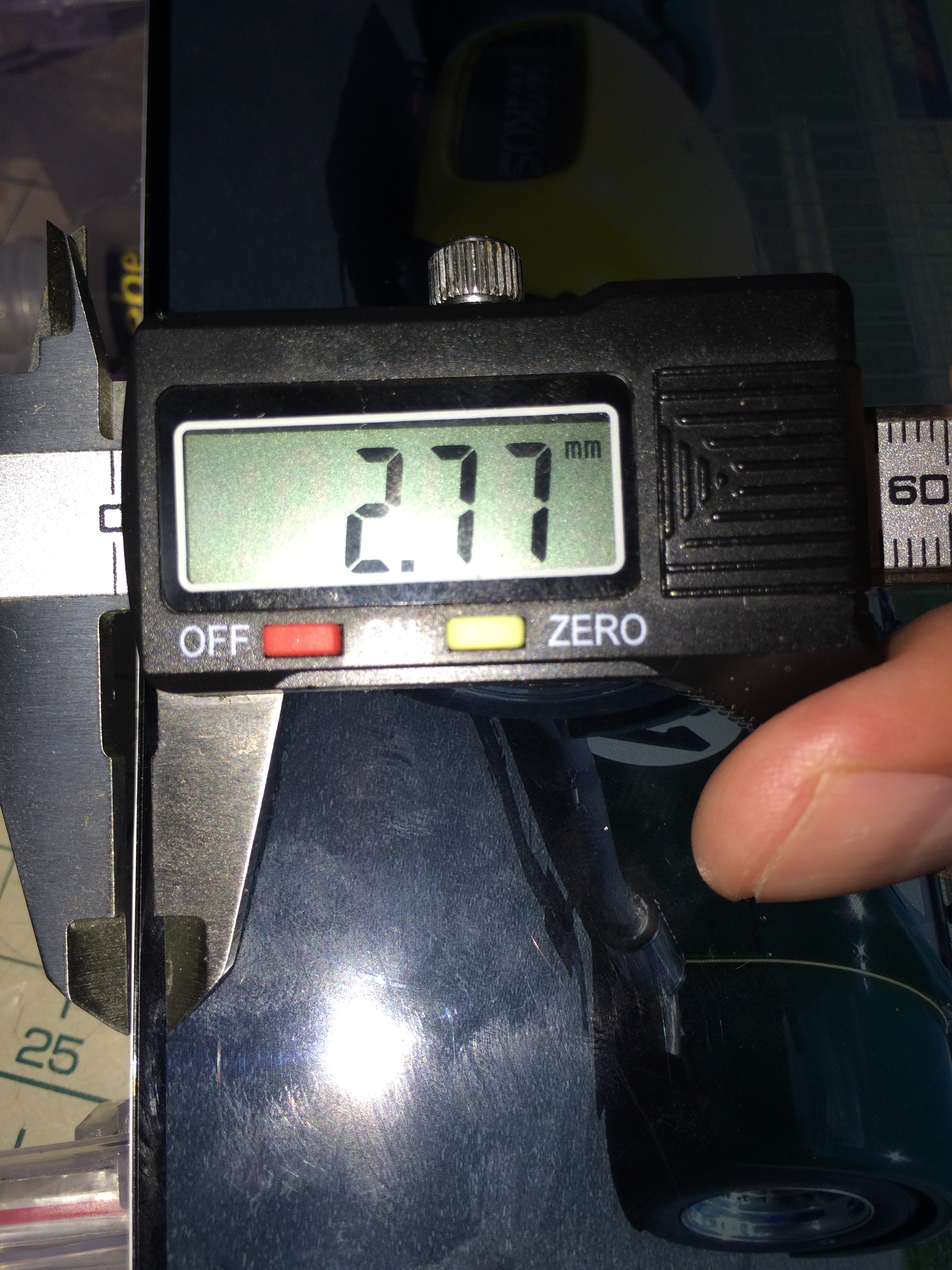

2015-08-03 20.00.52長辺のパネル枠

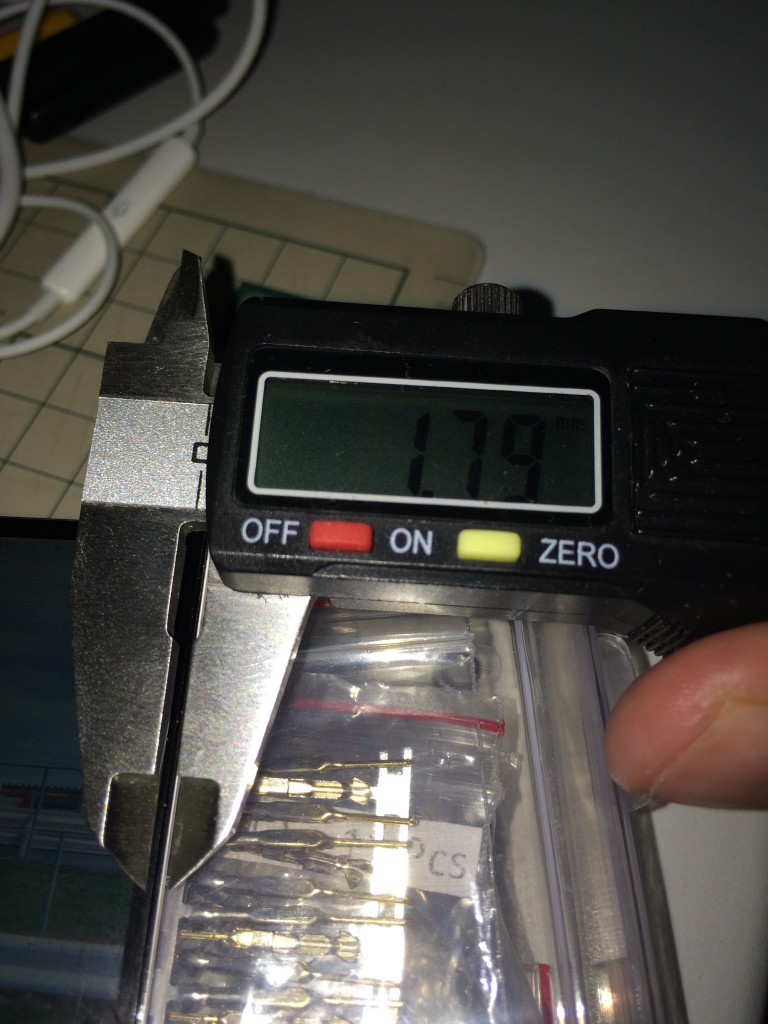

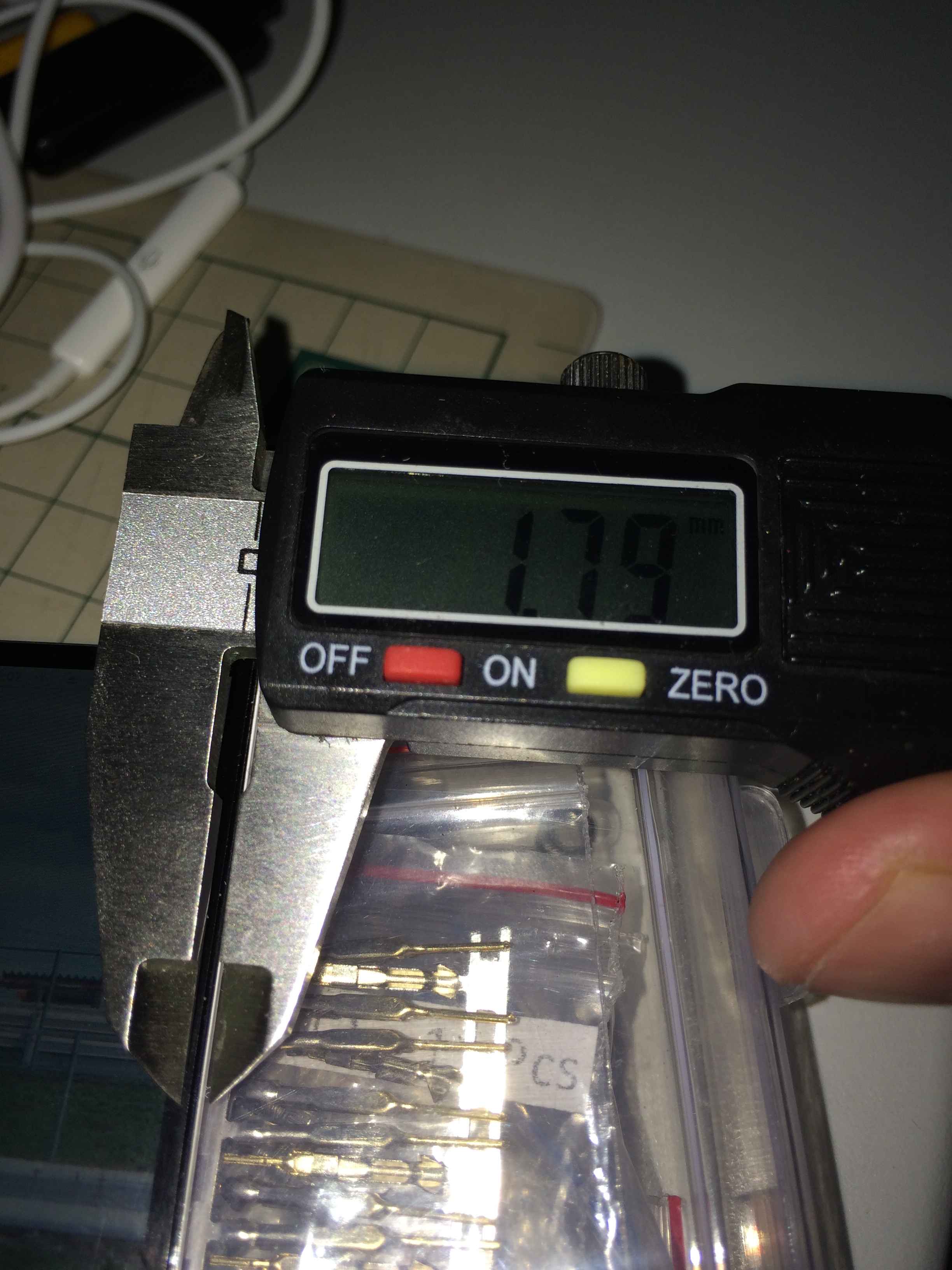

2015-08-03 20.02.07 短辺の非FPC側

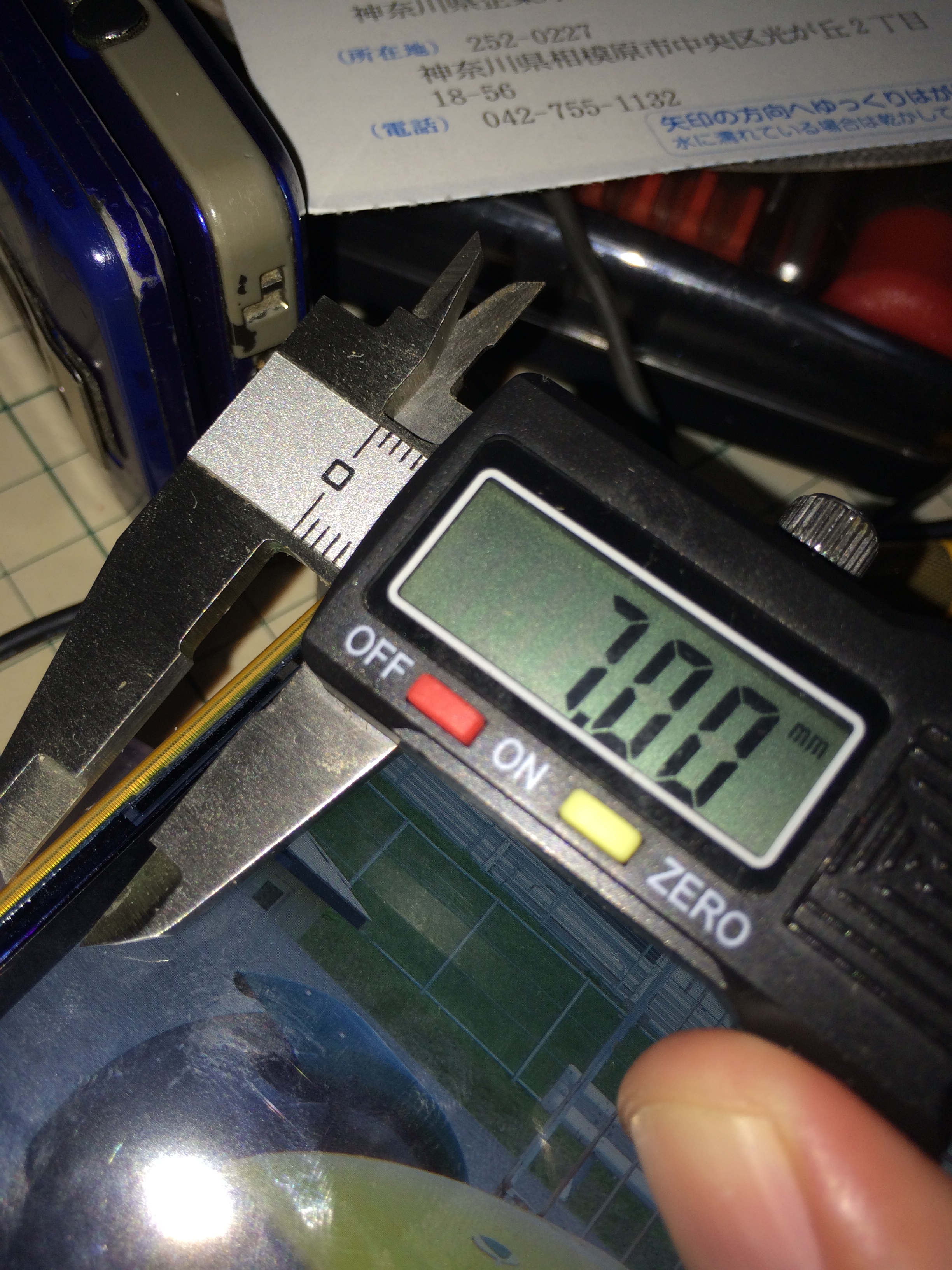

2015-08-03 20.02.28FPC側

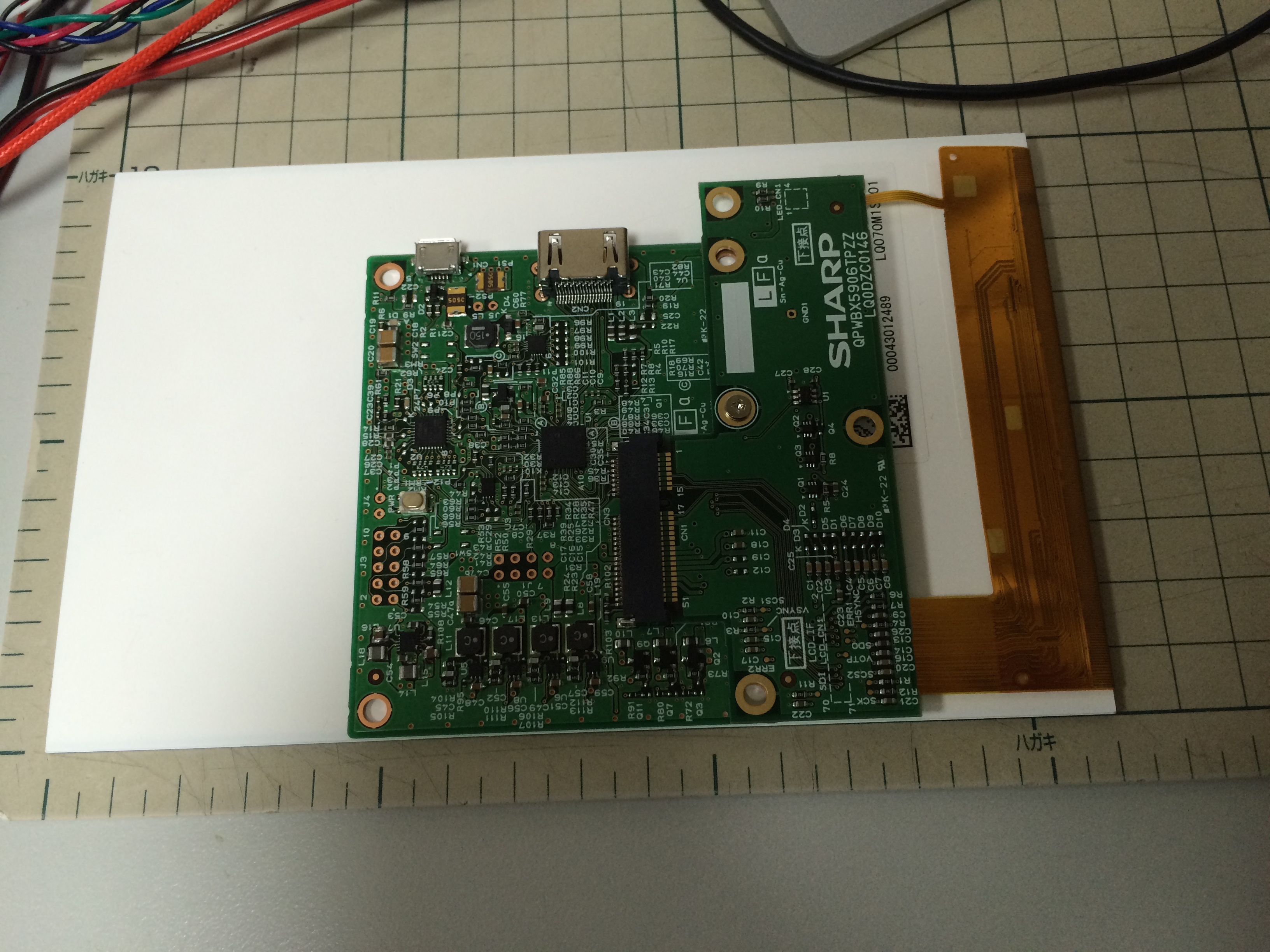

2015-08-03 20.03.40液晶パネルは16cmx10cm



今秋に秋月電子から販売予定ですってば 奥さん。

ちなみに、MFT2015に12,000円でiAXブースで購入しましたよ。
